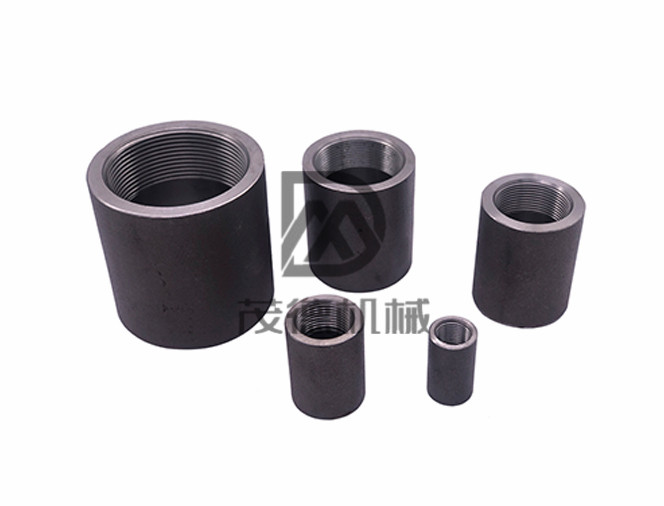

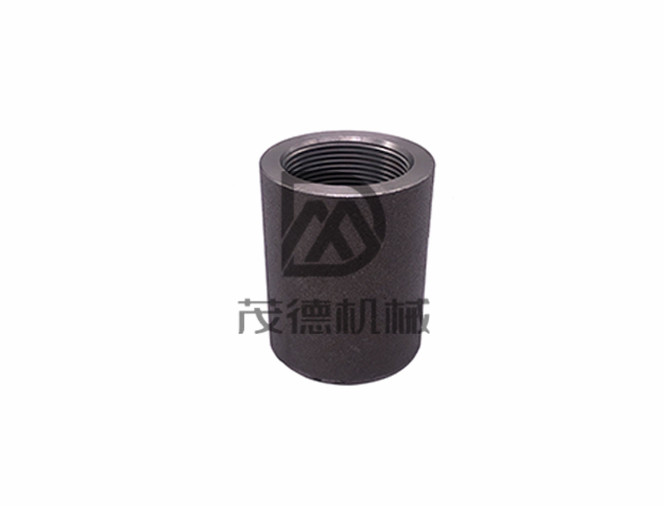

螺纹管箍

螺纹管箍

  • 所属分类:锻造管件
  • 浏览次数:
  • 发布日期:2023-10-10 14:56:41
  • 产品描述

类型 :螺纹管古

尺寸:1/8"-4" (DN6-DN100)

压力等级:Class 3000 6000

尺寸标准:ASME B16.11

材料: ASTM A182  F304 F304L F316 F316L

连接方式:螺纹焊接

标记:1.用电蚀刻或喷墨印刷或压印来标记的

2 .标记内容:生厂商 尺寸 标准 压力材料 炉号

3.3/8"以下尺寸仅标记 生产商logo

表面:防锈油

包装:塑料袋/纸箱/木箱

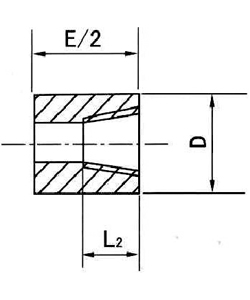

NominalEFDC1(MIN)Length of Thread
Pipe sizeCouplingCAPL2(min)
DNNPS30006000300060003000600030006000
61/832 19
16 22 5.0
6.5
81/435 25 27 19 25 5.0 6.5 10.0
103/838 25 27 22 32 5.0 6.5 10.5
151/248 32 33 29 38 6.5 8.0 13.5
203/451 37 38 35 44 6.5 8.0 14.0
25160 41 43 44 57 9.5 11.0 17.5
321 1/467 44 46 57 64 9.5 11.0 18.0
401 1/279 44 48 64 76 11.0 12.5 18.5
50286 48 51 76 92 12.5 16.0 19.0
652 1/292 60 64 92 108 16.0 19.0 29.0
803108 65 68 108 127 19.0 22.0 30.5
1004121 68 75 140 159 22.0 28.5 33.0
